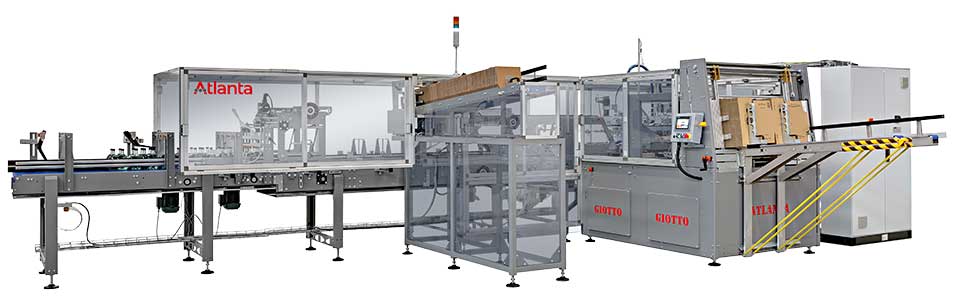

Incartonatrici automatiche Serie Giotto


Confezionatrici wrap-around per alte prestazioni


Serie Giotto

Macchine automatiche per il confezionamento di prodotti sfusi o multipck in scatole wrap-around o in vassoio.

Le confezionatrici Giotto sono state progettate con una struttura modulare per consentire un’ampia gamma di personalizzazioni adatte a confezionare i prodotti più diversi, anche di dimensioni molto piccole.

  • 50 ppm in pista singola
  • Giotto

  • Giotto

  • Giotto S – Giotto Medium

Tipologie di imballi

Giotto confeziona i prodotti in scatole wrap around e in vassoio.


I plus

1.

Questa incartonatrice è progettata per prodotti dalla forma irregolare, con tappi particolari o con erogatore.

2.

Il sistema di prelevamento cartone a ventose permette di utilizzare cartoni con uno spessore di 2-5 mm.

3.

Magazzino cartoni ampio e rialzato per facilitare il caricamento e ridurre il numero di ricariche necessarie.

4.

Ergonomia, sicurezza, velocità e facilità d'uso sono le caratteristiche di questa macchina automatica per il packaging di fine linea.

5.

La serie Giotto ha un'ampia gamma di optional che vi permettono di "costruire" la confezionatrice perfetta per voi. Vedi tutti gli optional disponibili.

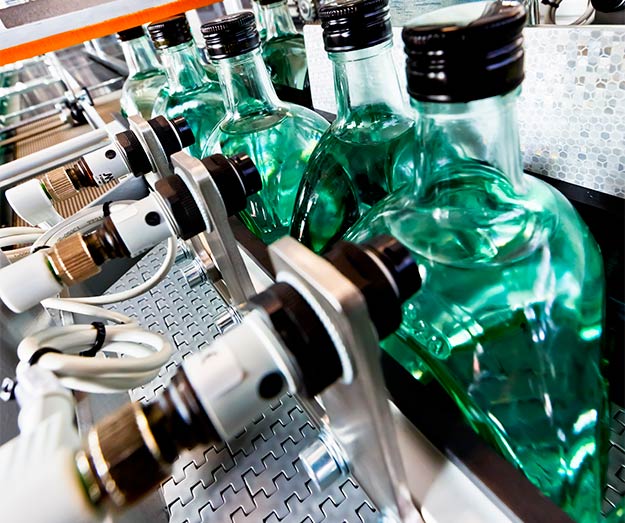

  • Controllo ottico presenza prodotto

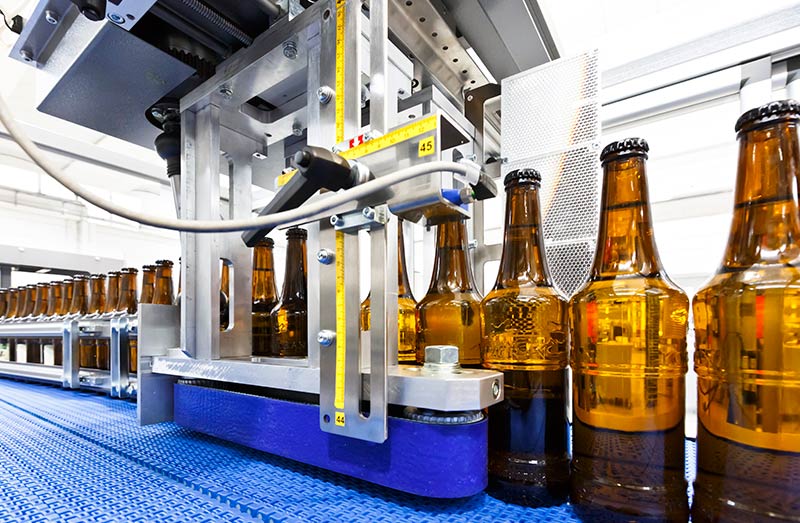

  • Diaspro

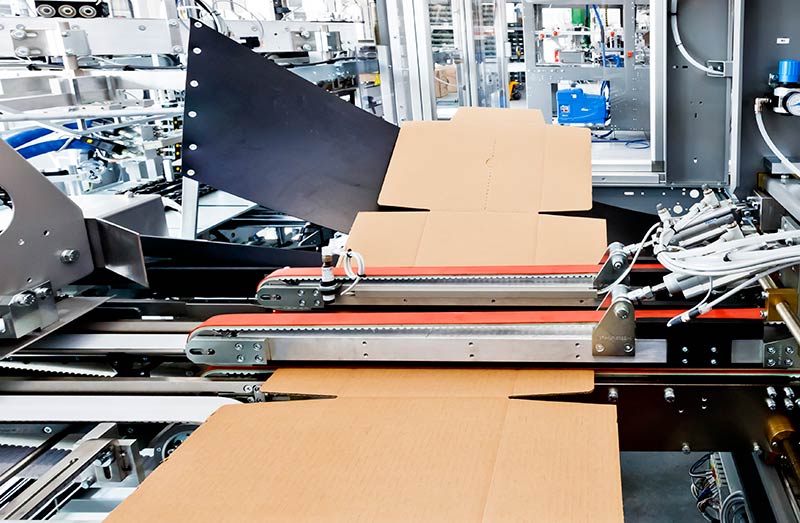

  • Inserimento cartone

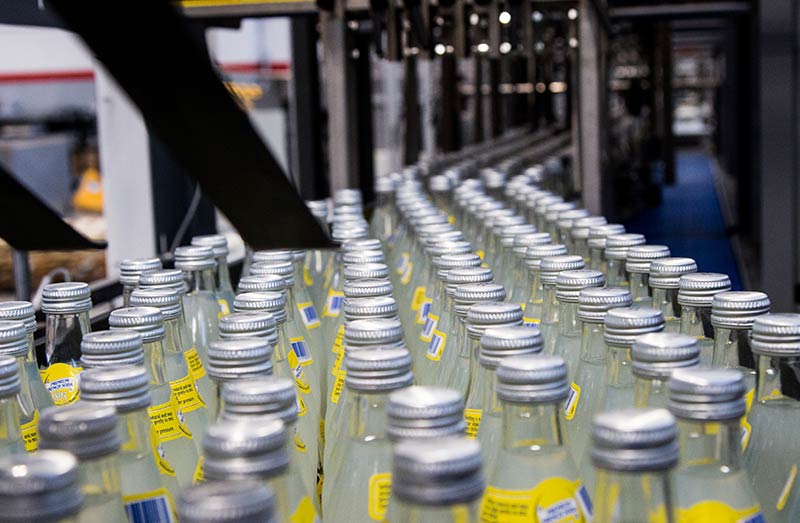

  • Alimentazione

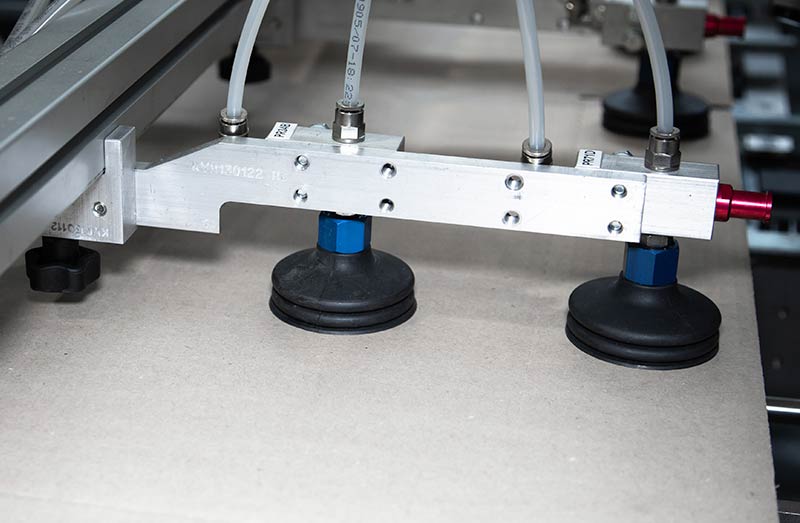

  • Sistema a ventose per prelevamento cartone

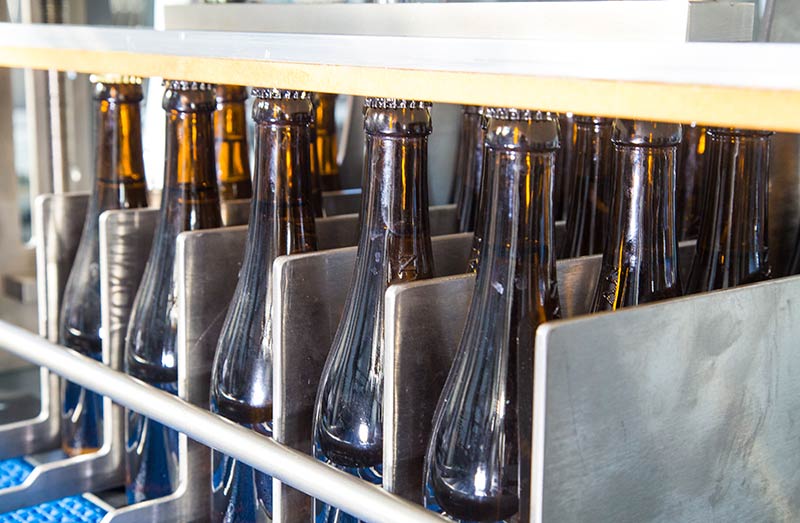

  • Separazione prodotto

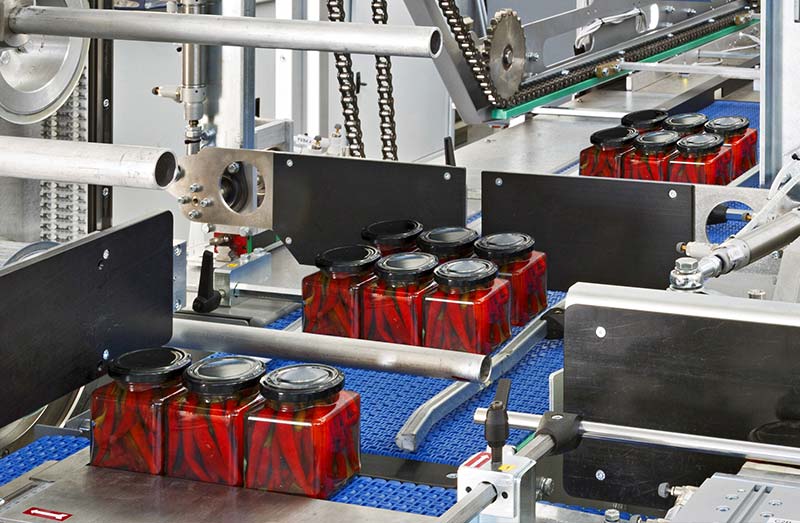

  • Separazione prodotti piccoli

Scelta da grandi

Progettata per essere efficiente, questa confezionatrice soddisfa gli alti standard del mondo beverage, food, personal care e dei prodotti per l'igiene e la pulizia.

  • Sensori ottici e meccanici per presenza prodotto
  • Vassoio 1/4 di pallet
  • Climatizzazione quadro elettrico
  • Cambio formato rapido preimpostato, senza sostituzione pezzi

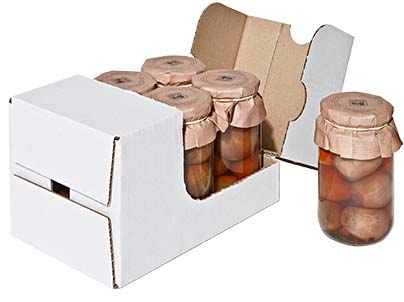

Le incartonatrici wrap-around Giotto formano la scatola attorno al prodotto partendo da un foglio steso di cartone prefustellato; questa tecnica garantisce la massima stabilità del prodotto all’interno della confezione, e allo stesso tempo imballi solidi, impilabili.
L'uso di cartoni monopatinati permette di ottenere scatole eleganti adatte anche al mercato b2c.

È consigliata per l'imballo di:

  • brik
  • astucci
  • barattoli
  • bottiglie
  • lattine
  • vasetti
  • taniche
  • dispencer
  • flaconi
  • birre
  • vini
  • alcolici e distillati
  • detersivi
  • creme
  • prodotti alimentari

Alcuni clienti che hanno scelto le incartonatrici wrap around Atlanta



Modelli Serie Giotto

7 modelli standard completamente personalizzabili per darvi la massima efficienza produttiva

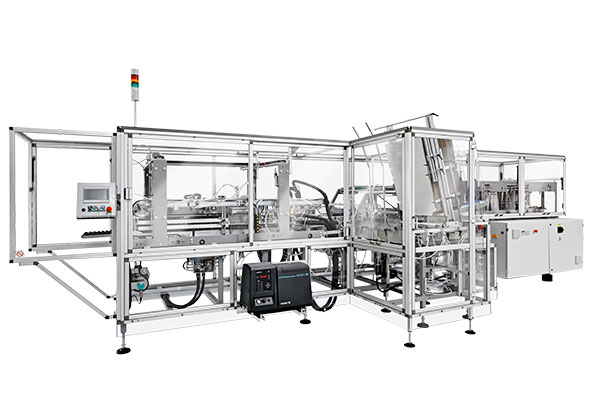

Giotto _ Incartonatrice, 25 pacchi al minuto

Packaging: Wrap-around o Vassoio

Dimensioni: 7.765 x 2.345 x 2.200 mm (LxPxH)

Velocità pacchi/minuto: 25

Alimentazione: in linea (4 canali); 90° opzionale, disfaponte (solo in linea)

Separazione: traversini lunghi

Magazzino, capacità: 300, estensione opzionale 500

Giotto 90P _ Incartonatrice, 20 pacchi al minuto

Packaging: Wrap-around o Vassoio

Dimensioni: 6.575 x 5.380 x 2.200 mm (LxPxH)

Velocità pacchi/minuto: 20

Alimentazione: 90°

Separazione: spintore pneumatico

Magazzino, capacità: 300, estensione opzionale 500

Giotto 90M _ Incartonatrice, 25 pacchi al minuto

Packaging: Wrap-around o Vassoio

Dimensioni: 6.575 x 5.380 x 2.200 mm (LxPxH)

Velocità pacchi/minuto: 25

Alimentazione: 90°

Separazione: spintore meccanico

Magazzino, capacità: 300, estensione opzionale 500

Giotto Medium _ Incartonatrice, 35 pacchi al minuto

Packaging: Wrap-around o Vassoio

Dimensioni: 7.765 x 3.000 x 2.200 mm (LxPxH)

Velocità pacchi/minuto: 35

Alimentazione: in linea (4 canali); 90° opzionale, disfaponte (solo in linea)

Separazione: traversini lunghi

Magazzino, capacità: 250

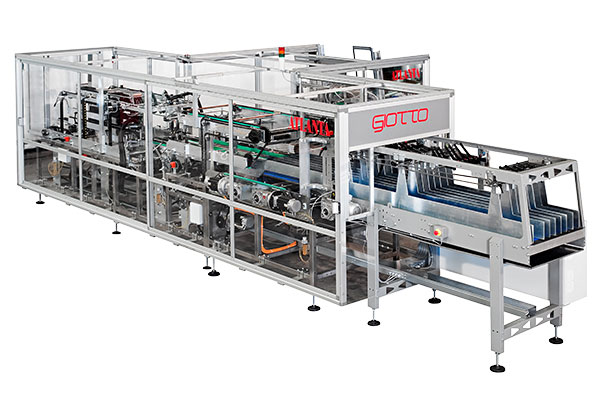

Giotto S _ Incartonatrice, 40 pacchi al minuto

Packaging: Wrap-around o Vassoio

Dimensioni: 7.765 x 3.000 x 2.200 mm (LxPxH)

Velocità pacchi/minuto: 40

Alimentazione: in linea (4 canali); 90° opzionale, disfaponte (solo in linea)

Separazione: traversini lunghi

Magazzino, capacità: 250

Giotto SHC _ Incartonatrice, 45 pacchi al minuto

Packaging: Wrap-around o Vassoio

Dimensioni: 8.300 x 3.950 x 2.200 mm (LxPxH)

Velocità pacchi/minuto: 45

Alimentazione: in linea (4 canali); 90° opzionale, disfaponte (solo in linea)

Separazione: traversini lunghi

Magazzino, capacità: 300, estensione opzionale 600

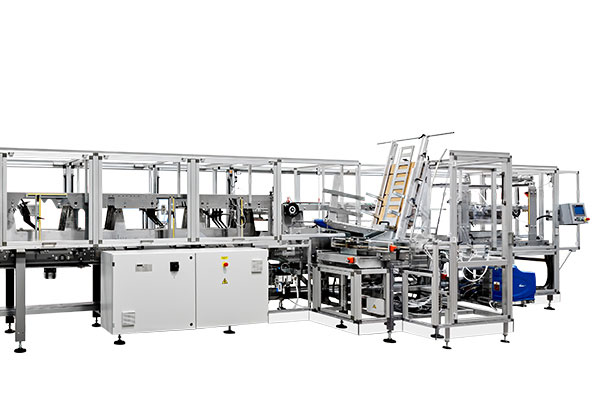

Giotto L Cont SHC _ Incartonatrice, 50 pacchi al minuto

Packaging: Wrap-around o Vassoio

Dimensioni: 12.850 x 3.950 x 2.200 mm (LxPxH)

Velocità pacchi/minuto: 50

Alimentazione: in linea (4 canali); disfaponte (solo in linea)

Separazione: traversini lunghi

Magazzino, capacità: 300, estensione opzionale 600


Caratteristiche tecniche

Telaio e parti a contatto del prodotto in acciaio inox su richiesta.

Ogni elemento in movimento è protetto per garantire la sicurezza degli addetti alla linea.

Le protezioni scorrevoli permettono una completa visuale della macchina all’operatore, l’apertura ampia assicura un facile accesso durante le fasi di manutenzione e pulizia.

Macchina strutturata per operare su tre turni, con un consumo ridotto di energia e una buona silenziosità.

Pannello “touch screen” con interfaccia semplice e intuitiva: permette all’operatore di impostare rapidamente tutti i parametri e dispone di un’ampia gamma di preset.

Cambio formato rapido preimpostato, attivabile dal pannello di controllo touch screen di serie; non richiede sostituzione di pezzi.

Cambio formato automatico opzionale.

Controllo combinato presenza prodotto e cartone con sensori e fotocellule.

Disponibile nelle versioni con alimentazione in linea, laterale con bancale di affiancamento o a 90°.

Spessore cartone da 2 a 5 mm

Chiusura patta superiore interna

Potenza installata 25 kW

Tensione 400V- 3 fasi / 50 Hz + N + G

Protezione elettrica IP54

Consumo aria compressa 4 NI/ciclo a 6 bar

Temperatura di lavoro min +5°C - max +40°C

Umidità relativa max 70%

Peso totale 4.000 kg

Controllo presenza prodotto tastatori + fotocellule

Colore macchina RAL 7037 (grigio)

Cambio formato automatico

Canali aggiuntivi

Dispositivo metti-alveare

Estensione magazzino

Vassoio 1/4 di pallet

Guide di alimentazione regolabili con volantini

Lubrificazione centralizzata manuale o automatica

Bancale di affiancamento motorizzato

Fotocellule per controllo presenza prodotto dopo la fase di separazione

Chiusura patta superiore esterna

Versione inox parziale

Colore RAL personalizzato

Predisposizione industria 4.0

Climatizzazione del quadro elettrico

Teleassistenza

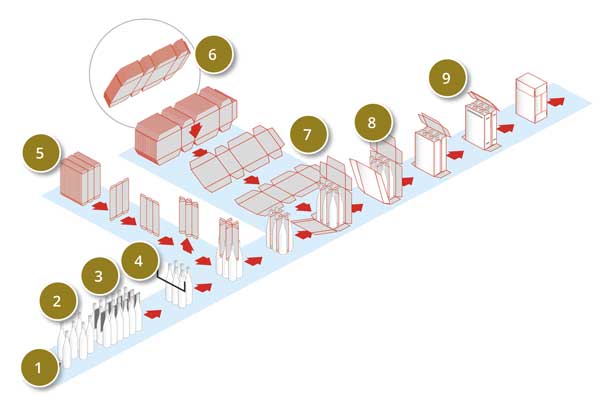

  1. Alimentazione prodotto sfuso con arrivo in linea, laterale con bancale di affiancamento o a 90°.
  2. Disfaponte pneumatico con barre di separazione oscillanti per il corretto incanalamento del prodotto.
  3. Sensore di massimo accumulo per il controllo del tappeto di arrivo. Sensore di minimo accumulo per ogni canale.
  4. Separazione alternata senza organi meccanici o in continuo.
  5. Magazzino opzionale per cartoni alveare.
  6. Magazzino disponibile con stoccaggio verticale o orizzontale, a seconda dei modelli. Il cartone fustellato viene prelevato dal magazzino da un sistema a ventose.
  7. Una prima piega predispone il cartone per accogliere il gruppo di prodotti.
  8. La scatola viene formata attorno al prodotto, con pieghe successive, mentre transita lungo la linea di produzione.
  9. Vengono applicati i punti colla e successivamente piegati i lembi esterni.
