Fardellatrice in film termoretraibile versatile Serie Opale


Confeziona fardelli solo film, falda più film o vassoio più film


Serie Opale

Fardellatrici automatiche con film termoretraibile indicate per linee che richiedono una velocità medio-alta. Il telaio in lamiera piegata senza saldature, disponibile anche nella versione parzialmente o totalmente inox, rende queste macchine stabili, flessibili e di facile pulizia.

  • 60 ppm in pista singola
  • 180 ppm in tripla pista solo film

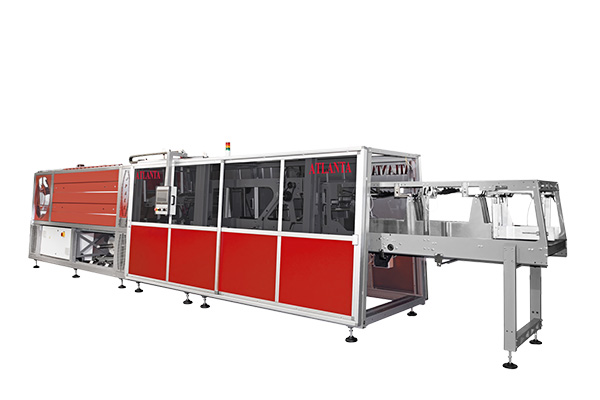

  • Opale – Opale F

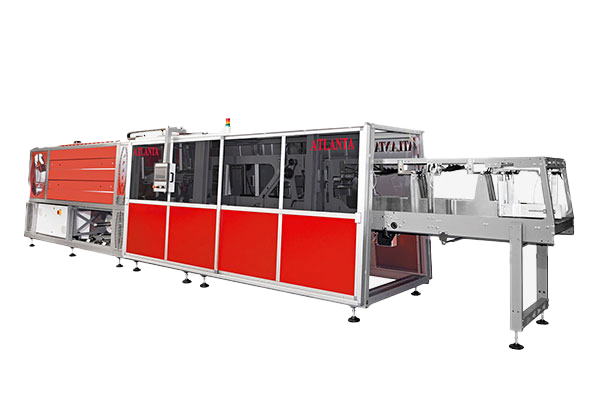

  • Opale C

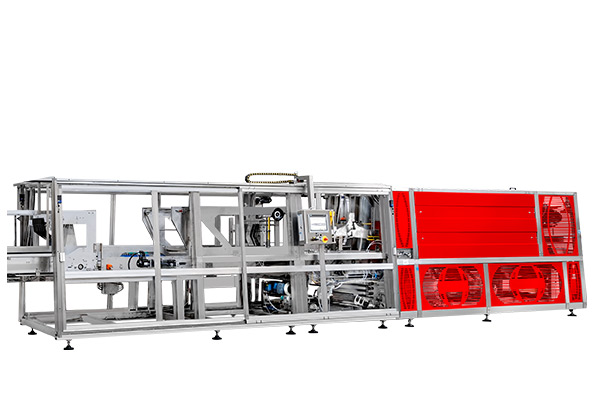

  • Opale Cont C

  • Opale Cont V

Tipologie di imballi

A seconda del modello scelto, potete confezionare i vostri prodotti con solo film, falda più film, oppure vassoio più film.

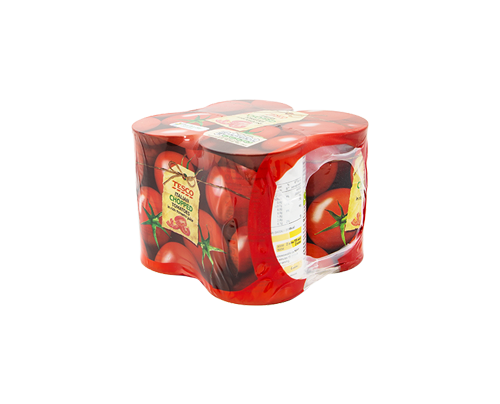

Confezione solo film
Falda più film

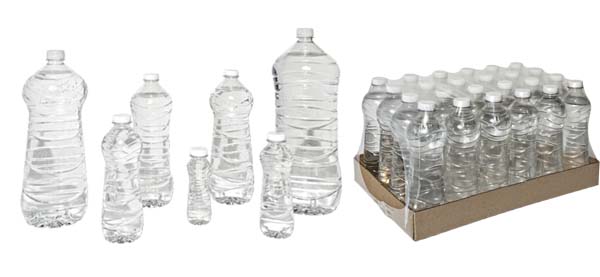

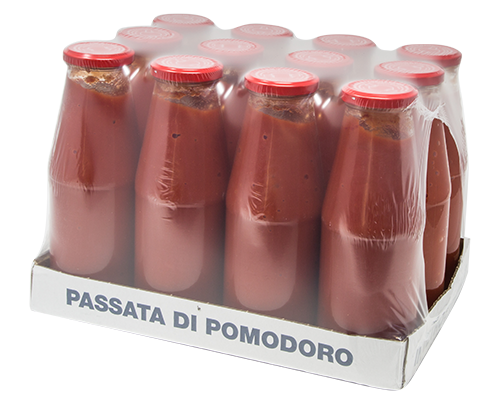

Vassoio più film

I plus

1.

Confeziona prodotti sfusi o prefardellati.

2.

La tecnologia soft touch controlla l'accompagnamento del prodotto all'interno della macchina.

3.

Doppio porta-bobina per una maggiore autonomia produttiva.

4.

Taglio film con lama rotante azionato da motore brushless per un taglio perfetto anche ad alte velocità.

5.

Flusso d’aria regolabile all’interno del tunnel, per una termoretrazione calibrata in funzione delle dimensioni della confezione.


  • Separazione prodotto

  • Coolin fan

  • Separazione prodotto

  • Inserimento interfalda

  • Separazione prodotto

  • Avvolgimento film

  • Uscita prodotto in doppia pista

  • Avvolgimento film

Tecnologia soft toutch

L’unità di spinta soft touch assicura che i traversini di accompagnamento non danneggino il prodotto al momento del contatto; il motore dosa la spinta per movimentare in modo ottimale sia prodotti grandi e pesanti che quelli molto piccoli o fragili.

Per assicurare una maggiore velocità le versioni Opale Cont utilizzano l’alimentazione con separazione in continuo, gestita da uno o più nastri motorizzati distintamente e controllati da un Inverter, che raggruppa i prodotti senza interromperne l’avanzamento lungo la linea.

Minima manutenzione, grande efficienza

Progettata per ottimizzare i tempi di produzione, questa termofardellatrice automatica ha il doppio porta-bobina di serie, il magazzino per falde e vassoi è facile da ricaricare e capiente; il tunnel di termoretrazione ispezionabile dotato di un ampio pannello apribile.

L'opzione di centratura del film stampato garantisce imballi di alta qualità anche con grafiche molto complesse e l'avvolgimento del film viene controllato tramite una barra che si regola in funzione dell'altezza del prodotto.

Costruita secondo criteri ergonomici, è facilmente accessibile in ogni sua parte per ridurre al minimo i tempi di manutenzione. L'addetto alla linea ha una completa visuale dell'attività della macchina grazie alle protezioni trasparenti e agli elementi meccanici a vista.



Alcuni clienti che hanno scelto le termofardellatrici Atlanta


Modelli Serie Opale

7 modelli standard e infinite soluzioni personalizzate per garantirvi il massimo dell'efficienza produttiva

OPALE _ Fardellatrice solo film, 40 pacchi al minuto

Packaging: film

Dimensioni: 8.338 x 1.570 x 2.200 mm (LxPxH)

Velocità pacchi/minuto: 40 in pista singola

Alimentazione: in linea 4 canali, 90° opzionale

Separazione: base

Forno: tunnel di termoretrazione

OPALE F _ Fardellatrice solo film, 45-135 pacchi al minuto

Packaging: film

Dimensioni: 9.849 x 1.547 x 2.074 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 45, Doppia pista 90, Tripla pista 135

Alimentazione: in linea 4 canali, 90° opzionale, Pista doppia e tripla opzionale, Disfaponte solo in linea

Separazione: traversini lunghi

Forno: tunnel di termoretrazione

OPALE C _ Fardellatrice film o falda più film, 45-135 pacchi al minuto

Packaging: film o falda più film

Dimensioni: 9.849 x 1.547 x 2.074 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 45, Doppia pista 90 e Tripla pista 135 solo modalità film

Alimentazione: in linea 4 canali, 90° opzionale, Pista doppia e tripla opzionale, Disfaponte solo in linea

Separazione: traversini lunghi

Forno: tunnel di termoretrazione

Magazzino falde: 500

OPALE V _ Fardellatrice falda o vassoio più film, 45-135 pacchi al minuto

Packaging: falda o vassoio più film; funzione solo film opzionale

Dimensioni: 13.410 x 1.700 x 2.200 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 45, Doppia pista 90 e Tripla pista 135 solo modalità film

Alimentazione: in linea 4 canali, 90° opzionale, Pista doppia e tripla opzionale, Disfaponte solo in linea

Separazione: traversini lunghi

Forno: tunnel di termoretrazione

Magazzino falde: 500

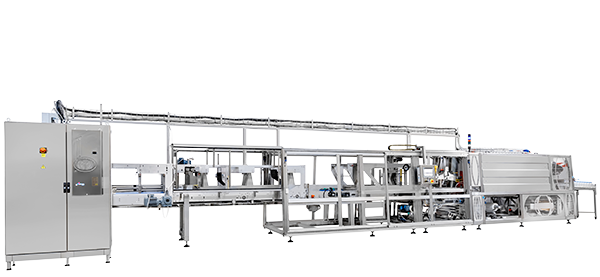

OPALE Cont _ Fardellatrice solo film, 60-180 pacchi al minuto

Packaging: solo film

Dimensioni: 11.350 x 1.600 x 2.200 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 60, Doppia pista: 120, Tripla pista 180

Alimentazione: in linea 4 canali, Pista doppia e tripla opzionale, Disfaponte

Separazione: continua

Forno: tunnel di termoretrazione

OPALE Cont C _ Fardellatrice film o falda più film, 60-180 pacchi al minuto

Packaging: film e falda

Dimensioni: 11.350 x 1.600 x 2.200 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 60, Doppia pista 120 e Tripla pista 180 solo modalità film

Alimentazione: in linea 4 canali, Pista doppia e tripla opzionale, Disfaponte

Separazione: continua

Forno: tunnel di termoretrazione

Magazzino falde e vassoi: 500

OPALE Cont V _Fardellatrice falda o vassoio più film, 60-180 pacchi al minuto

Packaging: falda o vassoio più film; funzione solo film opzionale

Dimensioni: 11.350 x 1.600 x 2.200 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 60, Doppia pista 120 e Tripla pista 180 solo modalità film

Alimentazione: in linea 4 canali, Pista doppia e tripla opzionale, Disfaponte

Separazione: continua

Forno: tunnel di termoretrazione

Magazzino falde e vassoi: 500


Caratteristiche tecniche

Tecnologia soft touch per confezioni fragili: il movimento dei traversini di accompagnamento del prodotto assicura un contatto calibrato per non danneggiare i prodotti.

Taglio rotante azionato da motore brushless per un taglio perfetto anche ad alte velocità.

Flusso d’aria regolabile all’interno del tunnel, per una termoretrazione calibrata in funzione delle dimensioni della confezione.

Tunnel di termoretrazione ispezionabile: ampio pannello apribile per minimizzare i tempi di manutenzione.

Doppio porta-bobina per una maggiore autonomia produttiva.

Manuali e documentazione tecnica: disponibili nella lingua del Paese di installazione (su richiesta).

Certificazioni: rispondenti alle normative del Paese di destinazione.

Integrazione smart: compatibile con i più diffusi protocolli software e di gestione aziendale (ERP).

Disegnata per il vostro prodotto: l’intero percorso del prodotto e la sua movimentazione sono ottimizzati sui campioni da voi forniti.

Lunghezza lama di taglio: 700 mm

Potenza installata: 65 kW - 70 kW

Tensione: 400V - 3 Fasi / 50 Hz + N + G

Tensione ausiliari: 24V DC/AC

Protezione elettrica: IP54

Consumo aria compressa: 20 NI/ciclo a 6 bar

Temperatura di lavoro: min +5°C - max +40°C

Umidità relativa: max 70%

Peso totale: 3.300 kg - 4.000 kg

Controllo presenza prodotto: tastatori + fotocellule

Colore macchina: RAL 7037 (grigio), RAL 3020 (rosso)

- Cambio formato automatico

- Doppia pista; tripla pista

- Film stampato: centratura

- Guide di alimentazione regolabili con volantini

- Lubrificazione centralizzata manuale o automatica

- Bancale di affiancamento motorizzato

- Fotocellule per controllo presenza prodotto dopo la fase di separazione

- Motore pneumatico per svuotamento forno in mancanza di corrente

- Versione inox parziale o totale

- Colore RAL personalizzato

- Predisposizione industria 4.0

- Climatizzazione del quadro elettrico

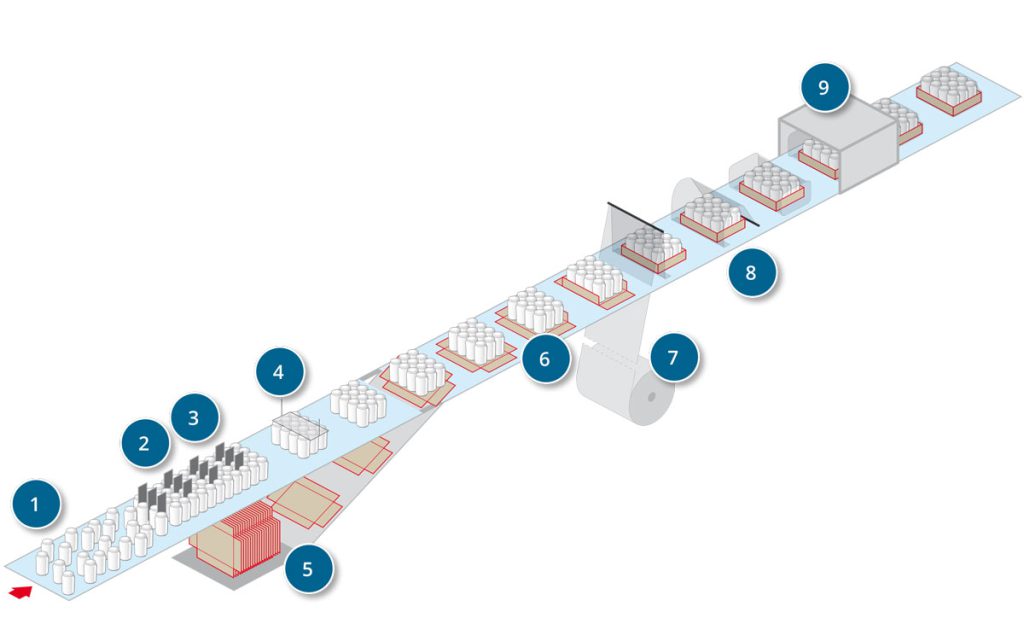

1 - Alimentazione prodotto sfuso con arrivo in linea, laterale con bancale di affiancamento o a 90°.

2 - Disfaponte pneumatico con barre di separazione oscillanti per il corretto incanalamento del prodotto.

3 - Sensore di massimo accumulo per il controllo del tappeto di arrivo. Sensore di minimo accumulo per ogni canale.

4 - Separazione alternata senza organi meccanici o in continuo.

5 - Magazzino ad alta capacità dei cartoni, per falda o vassoio, posto nella parte inferiore con accesso facilitato per essere rifornito rapidamente.

6 - Chiusura del vassoio con punti colla.

7 - Alimentazione film tramite coppia di rulli motorizzati da un motore brushless.

8 - Avvolgimento film neutro o stampato tramite barra regolabile in funzione dell’altezza del prodotto.

9 - Tunnel di termoretrazione ad alto rendimento energetico.
