Fardellatrice in film termoretraibile veloce Serie Ecofard


Confeziona fardelli solo film, falda più film o vassoio più film anche in doppio strato


Serie Ecofard

Confezionatrici automatiche per il fine-linea di alta gamma che, con un ingombro contenuto, garantiscono alte velocità di produzione, imballi di qualità anche in doppio strato, flessibilità di formati e semplicità di utilizzo.
Confeziona scatole, barattoli, vasetti, lattine, bottiglie, bombolette, taniche, astucci, vaschette, dispenser, brik, sia che arrivino sfusi che prefardellati.

  • 80 ppm in pista singola
  • 240 ppm in tripla pista solo film
  • Ecofard-EcofardF

  • Ecofard-DL

  • Ecofard-Cont-ContS

  • EcofardV

  • EcofardSV

  • EcofardSC

  • EcofardContV

  • EcofardContSV

  • EcofardContC

  • EcofardC

  • Ecofard-SF

  • Ecofard-ContSC

Tipologie di imballi

A seconda del modello scelto, potete confezionare i vostri prodotti con solo film, falda più film, oppure vassoio più film.

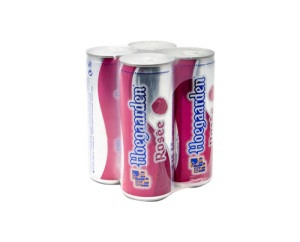

Confezione solo film

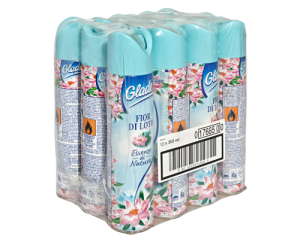

Falda più film

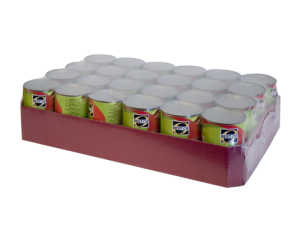

Vassoio più film

I plus



Veloce e versatile per ogni tipologia di prodotto

Progettata per soddisfare la domanda di flessibilità delle linee di produzione ad alta velocità, la serie Ecofard è la confezionatrice per il packaging di fine linea di bottiglie, vasi, astucci, brik, flaconi, dispensers per i settori del beverage, del food, del personal care e dei detersivi

  • Centratura film stampato

  • Controllo presenza prodotto

  • Separazione prodotto

  • Separazione prodotto

  • Doppiostrato

  • Magazzino cartoni

  • Uscita tunnel di termoretrazione

  • Gruppo film

La Serie Ecofard è costruita con materiali e componenti di ottima qualità per mantenere il rendimento costante negli anni anche per produzioni attive su tre turni, 7 giorni su 7.

Ecofard ha una tecnologia di centratura film opzionale che, assieme al taglio rotante e al sistema giro-film alimentati da motori brushless, consente di produrre confezioni precise anche con involucri particolarmente ricchi di dettagli.

Lo svolgimento della bobina viene controllato da un freno pneumatico che assicura la corretta tensione del film a qualunque velocità.



Alcuni clienti che hanno scelto le termofardellatrici Atlanta


Modelli Serie Ecofard

14 modelli standard e infinite soluzioni personalizzate per garantirvi il massimo dell'efficienza produttiva

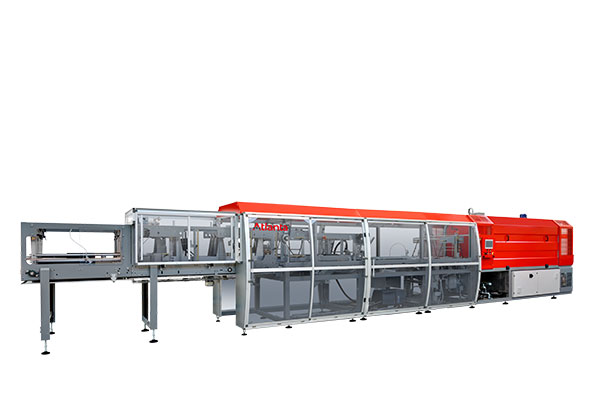

ECOFARD _ Fardellatrice solo film, 30 pacchi al minuto

Packaging: film

Dimensioni: 7.460 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: 30 in pista singola

Alimentazione: in linea 4 canali, 90° opzionale, Disfaponte solo in linea

Separazione: base

Forno: tunnel di termoretrazione

ECOFARD F _ Fardellatrice solo film, 35-105 pacchi al minuto

Packaging: film

Dimensioni: 9.070 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 35, Doppia pista 70, Tripla pista 105

Alimentazione: in linea 4 canali, 90° opzionale, Doppia e tripla pista opzionali, Disfaponte solo in linea

Separazione: traversini lunghi

Forno: tunnel di termoretrazione

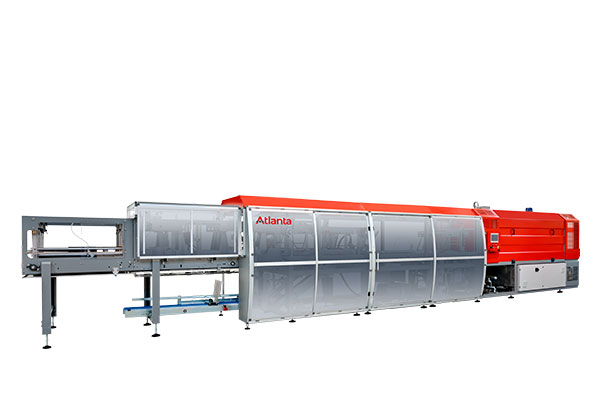

ECOFARD C _ Fardellatrice film o falda più film, 35-105 pacchi al minuto

Packaging: film o falda più film

Dimensioni: 9.070 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 45, Doppia pista (modalità solo film) 70 e Tripla pista (modalità solo film) 105

Alimentazione: in linea 4 canali, 90° opzionale, Doppia e Tripla pista opzionali, Disfaponte solo in linea

Separazione: traversini lunghi

Forno: tunnel di termoretrazione

Magazzino falde e vassoi: 500

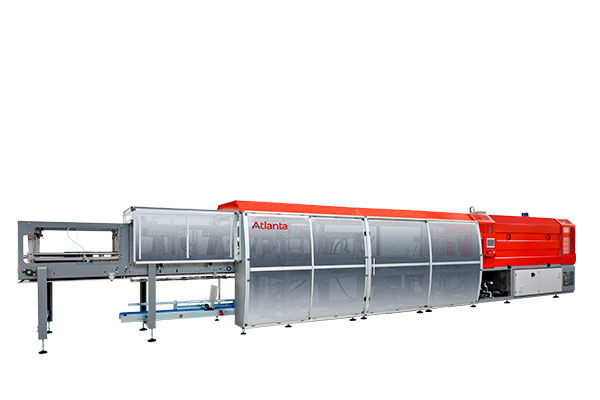

ECOFARD V _ Fardellatrice falda o vassoio più film, 35-105 pacchi al minuto

Packaging: falda o vassoio più film; funzione solo film e doppio strato opzionali.

Dimensioni: 10.785 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 35, Doppia pista (modalità solo film) 70 e Tripla pista (modalità solo film) 105

Alimentazione: in linea 4 canali, 90° opzionale, doppia e tripla pista opzionali, Disfaponte solo in linea

Separazione: traversini lunghi

Forno: tunnel di termoretrazione

Magazzino falde e vassoi: 500

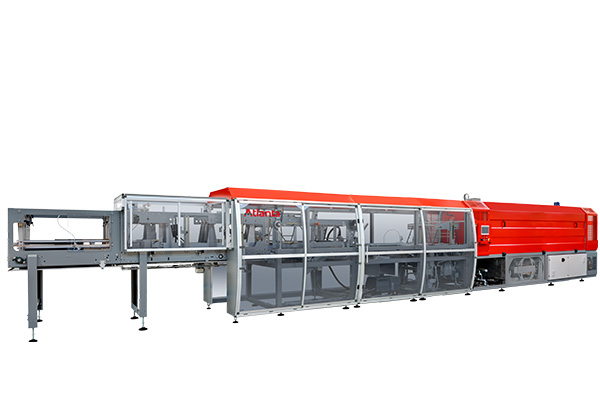

ECOFARD SF _ Fardellatrice solo film, 45-135 pacchi al minuto

Packaging: solo film

Dimensioni: 10.100 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 45, Doppia pista: 90, Tripla pista 135

Alimentazione: in linea 4 canali, 90° opzionale,doppia e tripla pista opzionali, Disfaponte solo in linea

Separazione: traversini lunghi

Forno: tunnel di termoretrazione

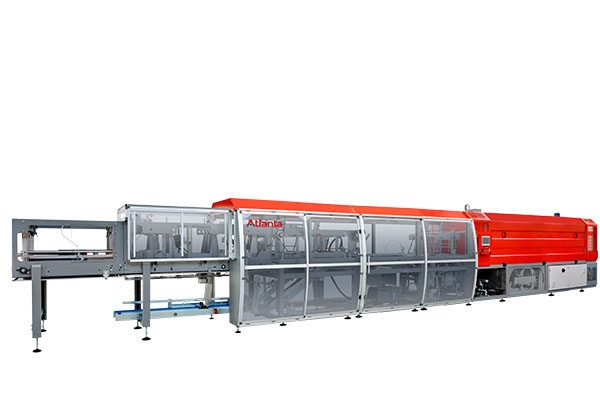

ECOFARD SC _ Fardellatrice film o falda più film, 45-135 pacchi al minuto

Packaging: film e falda

Dimensioni: 10.110 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 45, Doppia pista (modalità solo film) 90 e Tripla pista (modalità solo film) 135

Alimentazione: in linea 4 canali, 90° opzionale, Pista doppia e tripla opzionale, Disfaponte solo in linea

Separazione: traversini lunghi

Forno: tunnel di termoretrazione

Magazzino falde e vassoi: 500

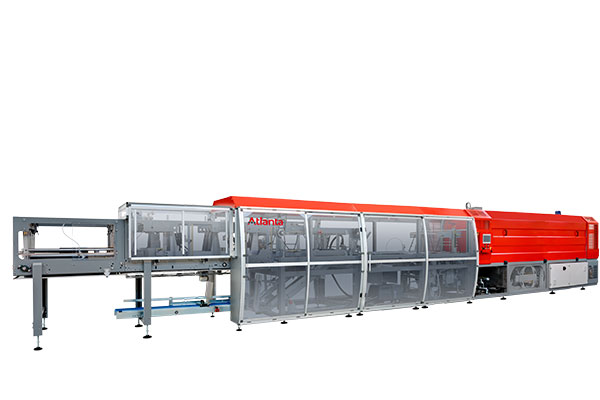

ECOFARD SV _ Fardellatrice falda o vassoio più film, 45-135 pacchi al minuto

Packaging: falda o vassoio più film; funzione solo film e doppio strato opzionale

Dimensioni: 11.820 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 45, Doppia pista (modalità solo film) 90 e Tripla pista (modalità solo film) 135

Alimentazione: in linea 4 canali, 90° opzionale, Pista doppia e tripla opzionale, Disfaponte solo in linea

Separazione: traversini lunghi

Forno: tunnel di termoretrazione

Magazzino falde e vassoi: 500

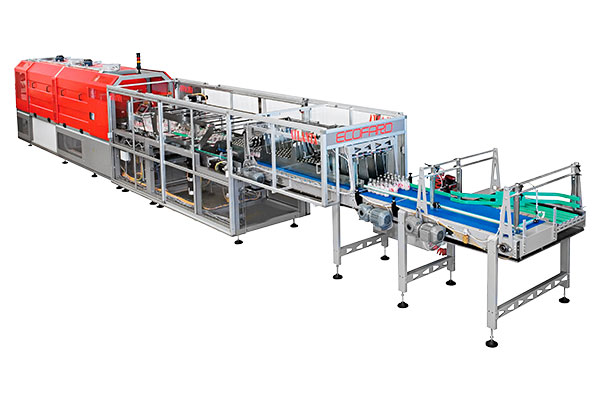

ECOFARD DL _ Fardellatrice solo film, 45-135 pacchi al minuto

Packaging: film

Doppia pista ampia per prodotti di dimensioni medio/grandi.

Dimensioni: 10.850 x 1.600 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 45, Doppia pista 90, Tripla pista 135

Alimentazione: in linea 8 canali, Doppia pista di serie, Tripla pista opzionale, Disfaponte.

Separazione: traversini lunghi

Forno: tunnel di termoretrazione

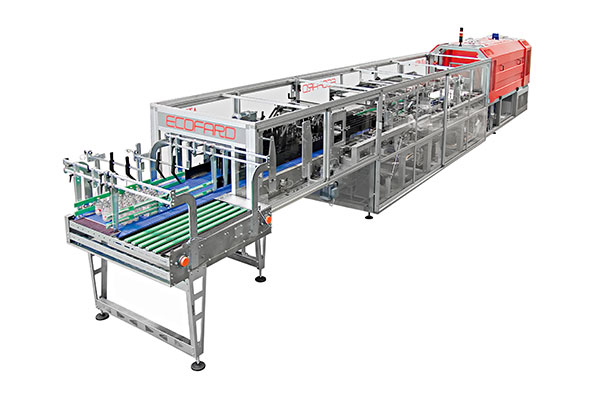

ECOFARD Cont _ Fardellatrice solo film, 60-180 pacchi al minuto

Packaging: film

Dimensioni: 11.120 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 60, Doppia pista 120, Tripla pista 180

Alimentazione: in linea 4 canali, Doppia pista e Tripla pista opzionali, Disfaponte.

Separazione: continua

Forno: tunnel di termoretrazione

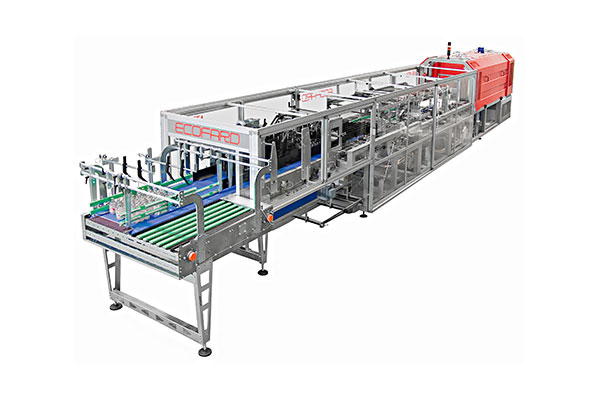

ECOFARD Cont C _ Fardellatrice film o falda più film, 60-180 pacchi al minuto

Packaging: film e falda

Dimensioni: 11.120 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 60, Doppia pista (modalità solo film) 120, Tripla pista (modalità solo film) 180

Alimentazione: in linea 4 canali, doppia e tripla pista opzionali, disfaponte.

Separazione: continua

Forno: tunnel di termoretrazione

Magazzino falde e vassoi: 500

ECOFARD Cont V _ Fardellatrice falda più film, 60-180 pacchi al minuto

Packaging: falda o vassoio più film; funzione solo film e doppio strato opzionali

Dimensioni: 12.835 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 60, Doppia pista (modalità solo film) 120, Tripla pista (modalità solo film) 180

Alimentazione: in linea 4 canali, doppia e tripla pista opzionali; disfaponte.

Separazione: continua

Forno: tunnel di termoretrazione

Magazzino falde e vassoi: 500

ECOFARD Cont S _ Fardellatrice solo film, 60-180 pacchi al minuto

Packaging: falda o vassoio più film; funzione solo film e doppio strato opzionale

Dimensioni: 13.110 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 80, Doppia pista 160, Tripla pista 240

Alimentazione: in linea 4 canali, doppia e tripla pista opzionali; disfaponte.

Separazione: continua

Forno: tunnel di termoretrazione

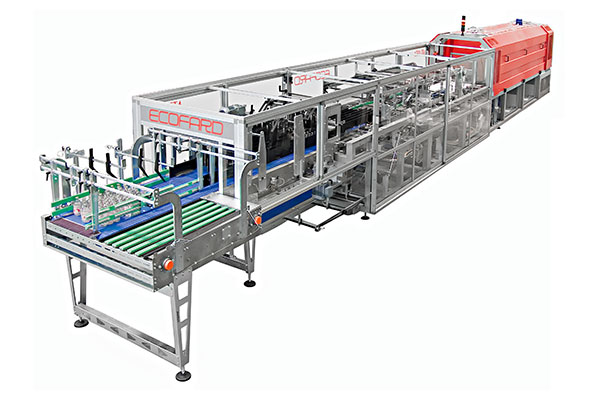

ECOFARD Cont SC _Fardellatrice falda più film, 80-240 pacchi al minuto

Packaging: falda più film

Dimensioni: 13.680 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 80, Doppia pista (modalità solo film) 160, Tripla pista (modalità solo film) 240

Alimentazione: in linea 4 canali, Doppia pista e Tripla pista opzionali, Disfaponte.

Separazione: continua

Forno: tunnel di termoretrazione

Magazzino falde e vassoi: 500

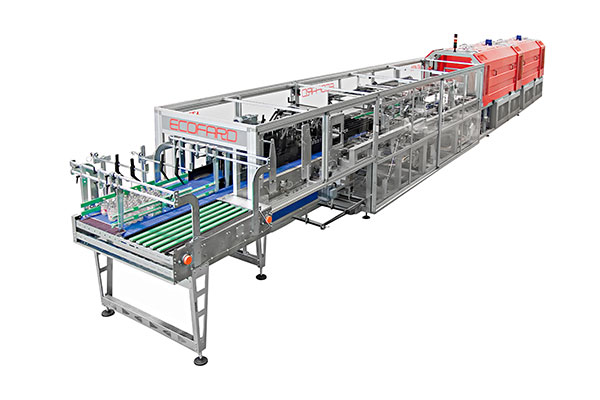

ECOFARD Cont SV _Fardellatrice falda o vassoio più film, 80-240 pacchi al minuto

Packaging: falda o vassoio più film

Dimensioni: 15.900 x 1.360 x 2.246 mm (LxPxH)

Velocità pacchi/minuto: Pista singola 80, Doppia pista (modalità solo film) 160, Tripla pista (modalità solo film) 240

Alimentazione: in linea 4 canali, Doppia pista e Tripla pista opzionali, Disfaponte.

Separazione: continua

Forno: tunnel di termoretrazione

Magazzino falde e vassoi: 500


Caratteristiche tecniche

Doppio strato: impilatore di precisione per sovrapposizione prodotto “vassoio+vassoio”.

Doppia pista ampia per prodotti di dimensioni medio/grandi.

Tecnologia soft touch per confezioni fragili: il movimento dei traversini di accompagnamento del prodotto assicura un contatto calibrato per non danneggiare i prodotti.

Taglio rotante azionato da motore brushless per un taglio perfetto anche ad alte velocità.

Doppio porta-bobina per una maggiore autonomia produttiva.

Flusso d’aria regolabile all’interno del tunnel, per una termoretrazione calibrata in funzione delle dimensioni della confezione.

Tunnel di termoretrazione ispezionabile: ampio pannello apribile per minimizzare i tempi di manutenzione.

Manuali e documentazione tecnica: disponibili nella lingua del Paese di installazione (su richiesta).

Certificazioni: rispondenti alle normative del Paese di destinazione.

Integrazione smart: compatibile con i più diffusi protocolli software e di gestione aziendale (ERP).

Disegnata per il vostro prodotto: l’intero percorso del prodotto e la sua movimentazione sono ottimizzati sui campioni da voi forniti.

Lunghezza lama di taglio: 650 mm

Potenza installata: da 45 kW a 100 kW

Tensione: 400V - 3 Fasi / SO Hz + N + G

Protezione elettrica: IP54

Consumo aria compressa: 20 Nl/ciclo a 6 bar

Peso totale: 4.000 Kg- 5.300 Kg

Temperatura di lavoro: min +5°C - max +40°C

Umidità relativa: max 70%

Controllo presenza prodotto: tastatori + fotocellule

Colore macchina: RAL 7037 (grigio), RAL 3020 (rosso)

- Cambio formato automatico

- Impilatore doppio strato

- Lavorazione in doppia o tripla pista

- Film stampato: centratura

- Cambio bobina automatico

- Guide di alimentazione regolabili con volantini

- Lubrificazione centralizzata manuale o automatica

- Bancale di affiancamento motorizzato

- Fotocellule per controllo presenza prodotto dopo la fase di separazione

- Motore pneumatico per svuotamento forno in mancanza di corrente

- Versione inox parziale o totale

- Colore RAL personalizzato

- Predisposizione industria 4.0

- Climatizzazione del quadro elettrico

- Teleassistenza

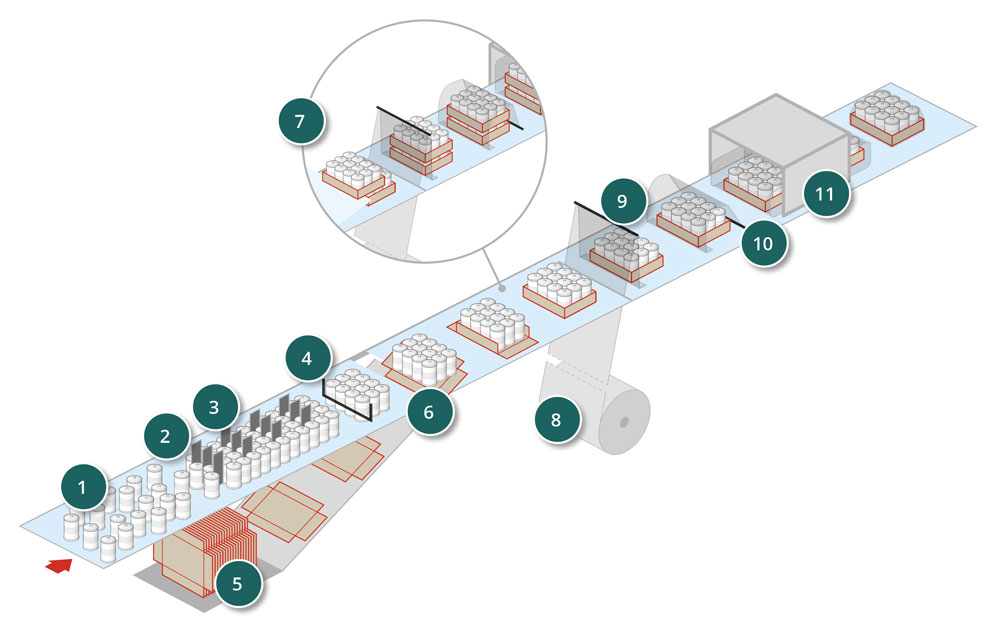

1 - Alimentazione prodotto sfuso con arrivo in linea, laterale con bancale di affiancamento o a 90°.

2 - Disfaponte pneumatico con barre di separazione oscillanti per il corretto incanalamento del prodotto.

3 - Sensore di massimo accumulo per il controllo del tappeto di arrivo. Sensore di minimo accumulo per ogni canale.

4 - Separazione alternata senza organi meccanici o in continuo.

5 - Magazzino ad alta capacità dei cartoni, per falda o vassoio, posto nella parte inferiore con accesso facilitato per essere rifornito rapidamente.

6 - Inserimento vassoio o falda.

7 - Impilatore per doppio strato (opzionale).

8 - Alimentazione film tramite coppia di rulli motorizzati da un motore brushless.

9 - Taglio film con sistema rotante e lama di precisione.

10 - Avvolgimento film neutro o stampato tramite barra regolabile in funzione dell’altezza del prodotto.

11 - Tunnel di termoretrazione ad alto rendimento energetico.
