Encartonadoras automáticas compactas adecuadas para líneas de producción en las que se precisa una máquina de dimensiones reducidas con velocidades de hasta 15 paquetes por minuto.
La precisión con la que se forma la caja alrededor del producto, creando embalajes ordenados, apilables y ecológicos, es el motivo por el que se utiliza en numerosos sectores industriales:
la calidad en menos de 4 metros; fácil de adaptar incluso a líneas ya en actividad y con poco espacio.
TCO (Total Cost of Ownership) bajo y prestaciones de alta gama.
Dispositivo «colmena» para una protección adicional del producto durante el desplazamiento.
unidad Pick&Place de precisión para superposición de producto en varias capas.

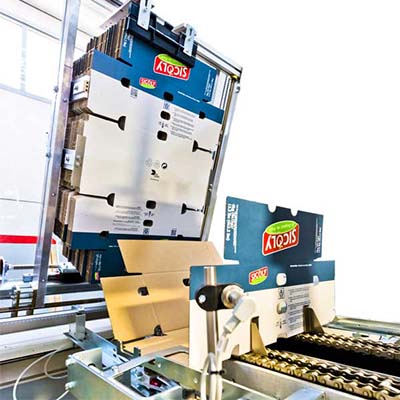

Almacén elevado para un repostaje rápido de cartones con una capacidad de entre 200 y 400 unidades.
la estructura de la máquina está concebida para facilitar la inspección y acelerar las operaciones de mantenimiento.
La precisión con la que posiciona productos de pequeñas o grandes dimensiones convierte la Serie Raffaello en la mejor opción para proteger los productos con un embalaje ecológico, resistente y fácil de apilar.
Las encartonadoras wrap-around ultracompactas Raffaello forman la caja alrededor del producto a partir de un cartón; esto garantiza la máxima estabilidad del producto dentro del embalaje.
Se recomienda para el embalaje de:

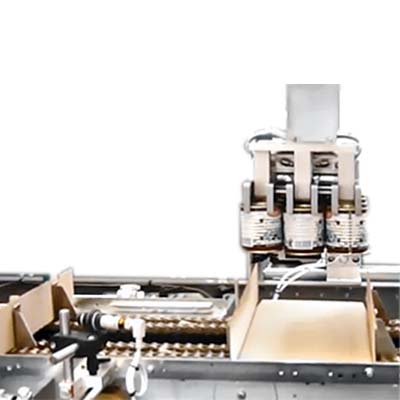

El modelo Raffaello P&P está equipado con sistema pick&place para crear paquetes que contengan hasta 4 capas de producto; el número máximo de capas depende de la altura y del diseño del embalaje. El sistema de recogida toma el producto, suelto o pre-enfardado, y lo posiciona en el cartón en capas superpuestas.
Raffaello P&P se suministra con el sistema de recogida más adecuado para el producto que debe apilar. El grupo de agarre para brazo de recogida puede ser:
Si buscas una máquina automática para el embalaje de final de línea económica pero sin renunciar a nada Raffaello es la solución.
De hecho, esta encartonadora tiene un total cost of ownership extremamente ventajoso, gracias a la modularidad de los componentes, a la optimización de las mecánicas y a la facilidad de mantenimiento, que reduce al mínimo los tiempos de inactividad y el trabajo del operador.
El sistema de recogida, posicionamiento y pliegue está diseñado para ser eficaz incluso con cartones no perfectamente planos y es adecuado tanto para embalajes logísticos normales como para embalajes de valor:
Si necesitas información más detallada, nuestros directores de producto están a tu disposición.
Respondemos a todas tus preguntas en poco tiempo.
Con las encartonadoras Raffaello, podrás envolver tus productos en cajas wrap-around y en bandejas en una o varias capas.
4 modelos estándar personalizables rápidamente para ofrecer la máxima eficiencia de producción
Embalaje: Wrap-around o Bandeja
Dimensiones: 3.800 x 3.500 x 2.500 mm (LargoxAnchoxAlto)
Velocidad cartones/minuto: 15
Alimentación: 90°
Separación: empujador
Almacén, capacidad: 200, extensión (opcional) 400
Embalaje: Wrap-around o Bandeja con producto en 1 o más capas
Dimensiones: 3.800 x 3.500 x 2.500 mm (LargoxAnchoxAlto)
Velocidad cartones/minuto: 15 (strato singolo)
Alimentación: en línea (4 canales) o a 90° opcional; derivador
Separación: empujador si 90°
Almacén, capacidad: 200, extensión (opcional) 400
Embalaje: Wrap-around o Bandeja con producto en 1 o más capas
Dimensiones: 4.300 x 2.200 x 2.500 mm (LargoxAnchoxAlto)
Velocidad cartones/minuto: 15 (strato singolo)
Alimentación: en línea (4 canales) o a 90° opcional; derivador
Separación: transportador
Almacén, capacidad: 200, extensión (opcional) 400
Embalaje: Wrap-around o Bandeja con producto en 1 o más capas
Dimensiones: 4.300 x 2.200 x 2.500 mm (LargoxAnchoxAlto)
Velocidad cartones/minuto: 15
Alimentación: en línea (4 canales); derivador
Separación: transportador
Almacén, capacidad: 200, extensión (opcional) 400
Máxima atención a la seguridad. Todos los elementos en movimiento están protegidos para garantizar la seguridad de los encargados en la línea.
Las protecciones correderas permiten una visual completa de la máquina por parte del operador, la apertura amplia asegura un fácil acceso durante las fases de mantenimiento y limpieza.
Máquina estructurada para trabajar en tres turnos, con un consumo reducido de energía y una buena ausencia de ruido.
Pantalla «táctil” con una interfaz sencilla e intuitiva: permite al operador configurar rápidamente todos los parámetros y dispone de una amplia gama de preset.
Modulo Pick&Place disponible en distintas variantes entre las que se encuentran magnético, de ventosas, de paletas.
Cambio de formato rápido, configurado previamente, que se puede activar desde el panel de control de pantalla táctil de serie.
Control combinado de la presencia de producto y cartón con sensores y fotocélulas.
Velocidad de producción hasta 15 cartones/bandeja minuto
Espesor del cartón de 2 a 5 mm
Cierre de la solapa superior interna
Potencia instalada 13 kW
Tensión 400V- Trifásico / 50 Hz + N + G
Protección eléctrica IP54
Consumo aire comprimido 400 NI a 6 bares
Temperatura de trabajo mín +5°C – máx +40°C
Humedad relativa máx 70%
Peso total 2.500 kg
Control presencia de producto palpadores + fotocélulas
Color de la máquina RAL 7037 (gris)
Cambio de formato automático parcial
Canales suplementarios
Dispositivo de colocación colmenas
Introducción plancha intermedia para envases multicapa
Guías de alimentación regulables con volantes
Lubricación centralizada manual o automática
Mesa lateral motorizada
Fotocélulas para el control de la presencia de producto después de la fase de separación
Cierre de la solapa superior externa
Color RAL personalizado
Climatización del cuadro eléctrico
Preparación para interconexión de datos
Teleasistencia
1- Alimentación de producto suelto con llegada en línea, lateral con bancada de acercamiento o a 90°.
2- Un sistema de ventosas toma el cartón troquelado del almacén.
3- Un primer plegado prepara el cartón para acoger al grupo de productos.
4- La caja se forma alrededor del producto, con pliegues sucesivos, mientras transita a lo largo de la línea de producción.
5- Se aplican los puntos de cola y sucesivamente se doblan las solapas externas.
Vea la serie Raffaello en acción
Si necesitas información más detallada, nuestros directores de producto están a tu disposición.
Respondemos a todas tus preguntas en poco tiempo.
Entrada del producto diseñada específicamente para reducir el espacio de canalización de producto respecto a la línea de productos congelados.
Tipo de producto: botes alimentarios
Formatos:2×1 en 3 capas
La empresa ha decidido equipar su final de línea con una máquina automática para embalar sus productos alimentarios envasados en recipientes. La estructura de la línea y las características del producto presentaban características fuera del estándar:
Sacos de cemento en embalaje wrap-around con diferentes configuraciones.
Cómo envolver en cajas wrap-around productos pesados en sacos. Este tipo de presentaciones presenta diferentes problemas para el embalaje:
El peso del producto
La falta de compacidad de cada envase
Al cambiar de formato, existía una diferencia de consistencia considerable
La parte superior del saco se debía plegar de una forma concreta antes de envolverla en el cartón.
